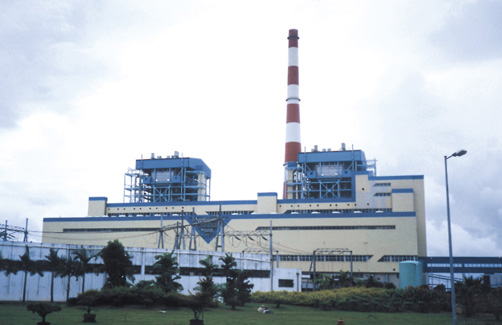

廈門嵩嶼電廠
一、基本情況
1、嵩嶼電廠電除塵器基本情況
嵩嶼電廠2x300MW機組1998年安裝我公司221m2 BE型電除塵器兩臺，采用分區供電高壓控制電源為GGAJ02－H型，自投入運行起至令，設備運行正常，各項技術指標均達到原設計要求，除塵效率達99.3 %。
2、IPC方案
嵩嶼電廠1臺300MW電除塵器采用1套IPC系統。
主機采用原裝進口工業控制機：研華IPC-610/PIII/10G/64M;21"三星彩色顯示器；智能通訊口與接口卡；A/D信號采集卡與信號調理卡；H型控制柜增加遠程通訊與啟動/停止驅動卡；振打控制柜增加遠程通訊接口；以上接口與主機構成一個完整的計算機控制系統。(原理圖附后) 主機通過RS-422通訊方式與電除塵器高、高低壓控制設備的智能微機控制器（如高壓DAVC控制器和振打DZK控制器）通訊，采集、控制和管理電除塵器高壓硅整流設備、振打設備的運行，以模擬圖、運行表、直方圖、數據曲線和文本等方式，可直觀：記錄、顯示和打印各設備的運行參數和狀態。 主機通過模擬輸入（A/D）采集粉塵濁度檢測儀和數字輸入/輸出（I/O）采集加熱開關量等參數，借助粉塵濁度檢測儀的反饋信號構成電除塵器的閉環控制，實現保效節能運行。
二、改造內容
1、 每一臺高壓柜增加遠程通訊控制器，實現高壓設備計算機的通訊功能。增加遠程啟／停操作接口，實現上位機遠程啟／停操作功能。
2、 更換并升級電磁振打DZK控制板，增加遠程通訊功能。
3、在除灰控制柜內安裝端子排，用于接反饋除灰信號線。
4、在灰控室內添置電腦桌，用于安裝各種接口卡、電源、端子排和放置工業控制計算機、彩色顯示器等。
5、在2#爐的A、B側除塵器煙道出口處分別設立檢修臺并安裝進口原裝濁度儀。
6、增加A／D接口，使?jié)岫葍x信號輸入計算機，實現監測閉環控制。
7、增加I/O卡 ，仗開關量信號進入主機。
8、按電廠要求敷設所有的電纜。
三、系統達到的主要功能
1、 上位計算機的主要顯示畫面
模擬圖（主圖）、高壓運行表、T/R示意圖、電磁振打運行表、電磁振打模擬圖。
2、主計算機對高低壓設備的控制功能。
(1)主機對高壓硅整流設備控制功能
a、各高壓柜遠程啟動／停止操作。
b、各電場運行電流百分比設定，控制方式轉換設定、通訊 功能（ON／OFF）設定。
c、各電場V-I特性曲線繪制。
(2)主機對低壓控制設備控制功能
a、設定振打周期，振打間隔。通訊開關（ON／OFF）。
b、設定每一個振打器的振打高度。
3、鍵盤管理功能：
(1)鍵盤操作分級管理，修改設定參數。可分為三個等級并用 不同的口令（PASSWORD）加以保護，這三個等級為：
關閉級:禁止修改參數
操作員級：用戶操作員可以修改的內容;
工程師級：用戶技術員可以修改的內容;
(2)、為保證合法操作，鍵盤可加鎖，此時鍵盤功能全部失效。
4、打印功能：
(1)定時打�。嚎啥〞r打印T/R運行表、定時時間可以設定。
(2)屏幕打�。荷鲜鏊母鳟嬅婢纱蛴�。
(3)報警打�。寒擳/R發生故障時，自動打印T／R發生故障的時間、故障類型及故障發生時的運行參數。
5、EMS節能保效功能
電除塵器的節能表現為以下幾個方面：
首先，電除塵在設計時 留有一定的余量。工況變化（如電廠調峰等）導致電除塵器煙氣負荷（煙氣量，進口粉塵濃度等）的降低;
其次，在高比阻粉塵條件下，由于存在反電暈現象，過分增加高壓供電功率，反而會降低除塵效率；
另外，間歇供電技術的應用證明，在一定的條件下，應用間歇供電代替全波供電能保持或提高除塵效率，同時又能節能。 本系統根據除塵器出口煙道不透明度的反饋，自動調整各T/R系統的工作方式和輸出功率。根據多個用戶的實際使用情況，在保證除塵效率的前提下，除塵器用電量可節約50%以以上。
6、存檔功能：
每天24小時高壓設備的電壓 ／電流曲線和能量／濁度曲線定時存盤，并可以隨時調用查看。
四、IPC系統應用效果
嵩嶼電廠1#、2# 300MW機組電除塵器通過改造，加裝IPC智能控制系統以后，實現了計算機機集中控制，許多原來要到現場操作的工作，如今中須在IPC系統中操作即可，大大方便了操作人員。
IPC系統：數據自動記錄功能和故障記錄功能，為檢修人員如何更好地調整和故障判斷提供了可靠的依據。
濁度信號反饋的閉環控制，實現了保效節能的目和，節能比率高達50%-60%,節約了大量能源。
間歇供電技術的應用，不僅節約了大量能源，還在高比電阻工況條件下提高了除塵效率，改善了振打清灰的效果，降低了變壓器運行油溫，延長了設備壽命，使設備穩定、可靠地運行，綜合效益十分顯著。
